ZS -SARJAN katkaisu- ja jiirisahat on kompakti laitekokonaisuus monenlaisten materiaalien ja erikokoisten työkappaleiden sahauksiin.

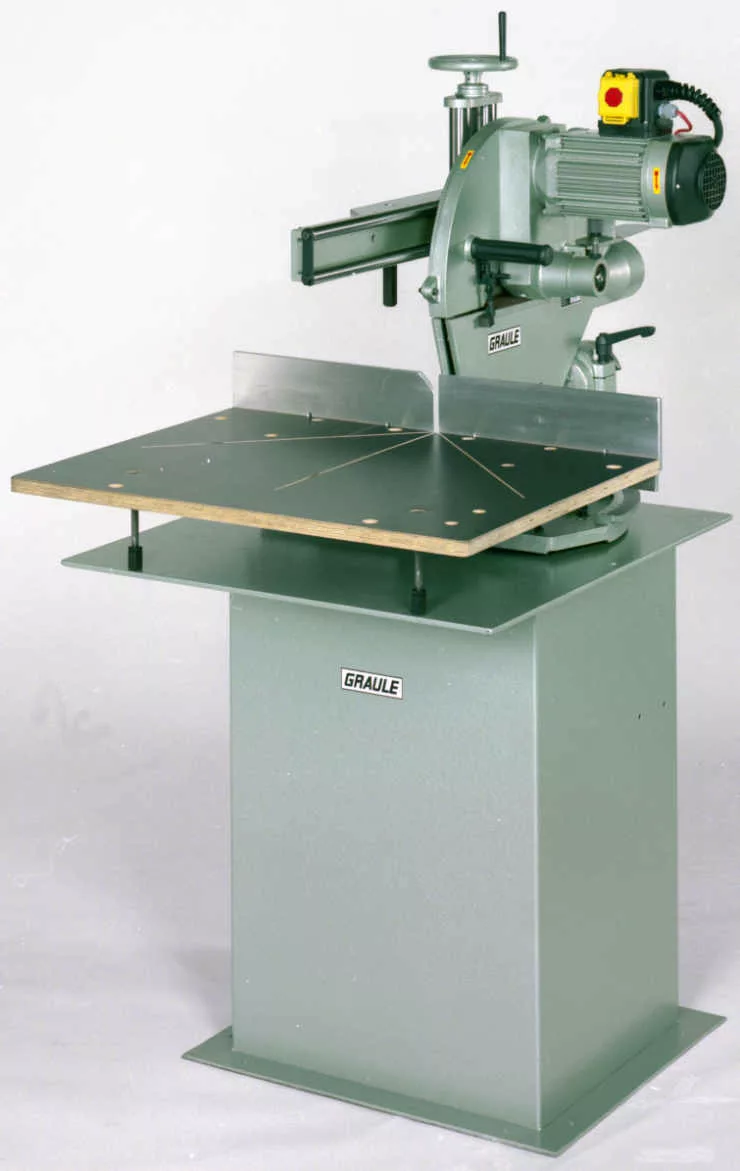

ZS 85 N
- kallistettava
- vaneripöytä ja vanerivaste
- Sahanterä Ø 300 mm
- Keskiöreikä Ø 30 mm
- Terän pyörimisnopeus 2800 1/min
- Purunpoistoliitäntä Ø 75 mm
- Koneen paino ilman jalustaa n. 75 kg
- Työmitat:
- Katkaisusahaus 380 x 85 mm
- Jiirisahaus pystysuoralla, 45º vasempaan/oikeaan käännetyllä terällä 270 x 85 mm
- Jiirisahaus pystysuoralla, 45º vasemmalla kallistetulla terällä 380 x 60 mm
ZS 85 N-S
- kallistettava
- vaneripöytä ja alumiinivaste
- Sahanterä Ø 300 mm
- Keskiöreikä Ø 30 mm
- Terän pyörimisnopeus 2800 1/min
- Purunpoistoliitäntä Ø 75 mm
- Koneen paino ilman jalustaa n. 75 kg
- Työmitat:
- Katkaisusahaus 380 x 85 mm
- Jiirisahaus pystysuoralla, 45º vasempaan/oikeaan käännetyllä terällä 270 x 85 mm
- Jiirisahaus pystysuoralla, 45º vasemmalla kallistetulla terällä 380 x 60 mm
ZS 85 NS-SW
- kallistettava
- vaneripöytä ja alumiinivaste
- Sahanterä Ø 300 mm
- Keskiöreikä Ø 30 mm
- Terän pyörimisnopeus 2800 1/min
- Purunpoistoliitäntä Ø 75 mm
- Koneen paino ilman jalustaa n. 82 kg
- Työmitat:
- Katkaisusahaus 320 x 85 mm
- Jiirisahaus pystysuoralla, 25º vasempaan/oikeaan käännetyllä terällä 230 x 85 mm
- Jiirisahaus pystysuoralla, 45º vasemmalla kallistetulla terällä 320 x 60 mm
ZS 135
- Sahanterä Ø 350 mm
- Keskiöreikä Ø 30 mm
- Terän pyörimisnopeus 3800 1/min
- Purunpoistoliitäntä Ø 100 mm
- Koneen paino ilman jalustaa n. 100 kg
- Työmitat:
- Katkaisusahaus 430 x 135 mm
- Jiirisahaus pystysuoralla, 45º vasempaan/ 25º oikeaan käännetyllä terällä 300 x 135 mm
ZS 135 N
- Kallistettava
- Sahanterä Ø 350 mm
- Keskiöreikä Ø 30 mm
- Terän pyörimisnopeus 3800 1/min
- Purunpoistoliitäntä Ø 100 mm
- Koneen paino ilman jalustaa n. 100 kg
- Työmitat:
- Katkaisusahaus 430 x 135 mm
- Jiirisahaus pystysuoralla, 45º vasempaan/oikeaan käännetyllä terällä 300 x 135 mm
- Jiirisahaus pystysuoralla, 45º vasemmalla kallistetulla terällä 430 x 92 mm
ZS 170
- Sahanterä Ø 420 mm
- Keskiöreikä Ø 30 mm
- Terän pyörimisnopeus 3500 1/min
- Purunpoistoliitäntä Ø 100 mm
- Koneen paino ilman jalustaa n. 110 kg
- Työmitat:
- Katkaisusahaus 410 x 170 mm
- Jiirisahaus pystysuoralla, 45º vasempaan/25º oikeaan käännetyllä terällä 290 x 170 mm
ZS 170 N
- Kallistettava
- Sahanterä Ø 420 mm
- Keskiöreikä Ø 30 mm
- Terän pyörimisnopeus 3500 1/min
- Purunpoistoliitäntä Ø 100 mm
- Koneen paino ilman jalustaa n. 120 kg
- Työmitat:
- Katkaisusahaus 410 x 170 mm
- Jiirisahaus pystysuoralla, 45º vasempaan/oikeaan käännetyllä terällä 290 x 170 mm
- Jiirisahaus pystysuoralla, 45º vasemmalla kallistetulla terällä 410 x 115 mm
ZS 200
- Jalustalla
- Sahanterä Ø 520 mm
- Keskiöreikä Ø 30 mm
- Terän pyörimisnopeus 3200 1/min
- Purunpoistoliitäntä Ø 100 mm
- Koneen paino ilman jalustaa n. 280 kg
- Työmitat:
- Katkaisusahaus 420 x 200 mm
- Jiirisahaus pystysuoralla, 45º vasempaan/25º oikeaan käännetyllä terällä 295 x 200 mm
ZS 200 N
- Kallistettava
- Sahanterä Ø 520 mm
- Keskiöreikä Ø 30 mm
- Terän pyörimisnopeus 2800 1/min
- Purunpoistoliitäntä Ø 100 mm
- Koneen paino ilman jalustaa n. 310 kg
- Työmitat:
- Katkaisusahaus 420 x 200 mm
- Jiirisahaus pystysuoralla, 45º vasempaan/oikeaan käännetyllä terällä 295 x 200 mm
- Jiirisahaus pystysuoralla, 45º vasemmalla kallistetulla terällä 420 x 140 mm
ZS 200 N-F
- Siirrettävä runkorakenne ja
- Molemmilla sivuilla rullaradat 1,5 m
- Vasemmalla sivulla mitta-asteikko
- siirrettävä vaste
- Kallistettava
- Sahanterä Ø 520 mm
- Keskiöreikä Ø 30 mm
- Terän pyörimisnopeus 2800 1/min
- Purunpoistoliitäntä Ø 100 mm
- Koneen paino ilman jalustaa n. 490 kg
- Työmitat:
- Katkaisusahaus 420 x 200 mm
- Jiirisahaus pystysuoralla, 45º vasempaan/25º oikeaan käännetyllä terällä 295 x 200 mm
- Jiirisahaus pystysuoralla, 45º vasemmalla kallistetulla terällä 420 x 140 mm
