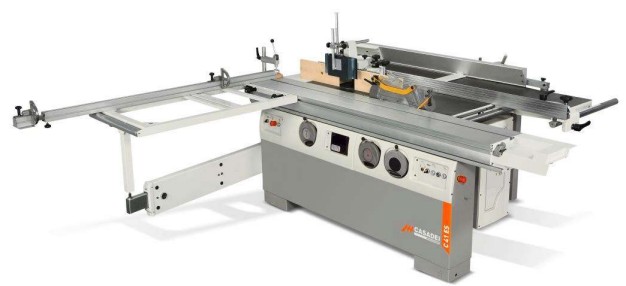

Casadei-yhdistelmäkone on tehty puutyöverstaiden ja koulujen yleiskoneiksi. Koneissa on vakiona neljä toimintoa: tarkistuspyörösaha, alajyrsinkone, oiko- sekä tasohöylä. Konetta voidaan täydentää useilla lisävarusteilla, kuten piirtoterälaitteistolla tai pitkänreiänporauslaitteistolla. Kone on varustettu kolmella käyttömoottorilla.
Työpöydät on valmistettu valuraudasta. Tarkkuuspyöröjohtein varustettu liukupöytä on valmistettu työkappaleita värjäämättömästä eloksoidusta alumiinista. Casadei puuntyöstökoneet valmistetaan Italiassa.
Vakiovarusteet
- eloksoitu alumiininen liukupöytä tarkkuusjohteilla 330 x 2.250 mm
- valurautainen sahakehtorakenne
- valurautaiset työpöydät
- piirtoterälaite omalla käyttömoottorillaan
- yhdessä avautuvat oikohöylän pöydät
- hienosäädöllä varustettu jyrsinvaste
- oikohöylän suojalaitteet
- valmius asentaa pitkänreiänporakone
- automaattiset jarrumoottorit
- CE-turvanormien mukaiset turvalaitteet
- vain 1 laite kerrallaan käytettävissä
Lisävarusteet
- Kone varustettu pidemmällä liukupöydällä, työliike 2.600 mm
- Kone varustettu pidemmällä liukupöydällä, työliike 3.200 mm
- Suurten levyjen lisäkannatin
- Kulmasahausvaste sisältäen:
- Teleskooppivasteen kahdella säädettävällä pysäyttimellä
- Esivalinta katkaisukulmille
- Kulmasahauslaitteisto kulman esiasetuksella katkaisupöytään
- Sahan kaksi pyörimisnopeutta 3500 ja 5000 r/min
- Valurautainen pitkänreiänporauslaitteisto
- Työpöytä valurautaa
- Purunpoistoliitäntä 120 mm
- Istukan koko 16 mm
- Työpöydän koko 450 x 220 mm
- Liikealueet:
- x-liike (pituussuunta) 160 mm
- y-liike (korkeussuunta) 105 mm
- z-liike (syvyyssuunta) 115 mm
- Itsekeskittävä istukka 0–16 mm (Wescott)
- Istukka supistusholkeilla (5, 10 ja 16 mm)
- Kumitetut tasohöylän syöttötelat
- Tersa-kurso Z4
- Xylent –spiraalikurso
- 66 kpl 15x15x2, 5 mm teräpaloja
- momenttiavain teräpalojen vaihtoon
- Xylent –huoltopakkaus
- puhdistusneste
- momenttiavain teräpalojen vaihtoon
- 10 kpl teräpaloja
- puhdistusharja
- Eloksoidusta alumiinista valmistetut jyrsinvastelevyt jyrsinvasteisiin
- Alajyrsinkoneen pöytä ja suojalaite 275 mm kursolle
- Alajyrsinkoneen pöytä ja suojalaite 320 mm kursolle
- Kallistettava kara (0–45°) alajyrsinkoneeseen
- säätöpyörä koneen edessä
- Kone vaihdettavalla jyrsinkaralla. Maksimi kiinnityspituus 90 mm
- Vaihtokara edelliseen. Mahdolliset karan halkaisijat 30, 35, 40, 50 mm
- Moottoroidut pysty- ja kallistusliikkeet koneen eri toiminnoille
- Kallistuvakarainen malli
- Päämoottorien teho S6, 7 kW automaattinen käynnistys
- Moottoriteho S1/S6 3 kpl x 5/6 kW
- Purunpoistoliitännät 3kpl x 120 mm
- Koneen paino (noin) 875 kg
Pyörösaha
- Valurautaisen konepöydän koko 1380 x 465 mm
- Liukupöydän pituus 2250 mm
- Terän kallistus 0–45 °
- Terän halkaisija (maksimi) 350 mm
- Maksimi sahauspaksuus (terä 90°) 117 mm
- Maksimi sahauspaksuus (terä 45°) 84 mm
- Maksimi halkaisuleveys terästä oikeaan 1000 mm
Oikohöylä
- Työleveys 410 mm
- Höyläpöytien kokonaispituus 2200 mm
- Kurson halkaisija 95 mm
- Teräpalan koko 410×30 mm
- Teräpalojen lukumäärä 4 kpl
- Kurson pyörimisnopeus 5.200 1/min
- Maksimi materiaalinpoisto 5 mm
- Vasteen pituus 1800 mm
Tasohöylä
- Työleveys 410 mm
- Pöydän pituus 775 mm
- Syöttönopeus 6/12 m/min
- Höyläyspaksuus 3–240 mm
- Minimi höyläyspituus 180 mm
Alajyrsinkone
- Maksimi karan kiinnityspituus 125 mm
- Karan halkaisija 30 mm
- Karan pyörimisnopeus 3.500/6.000/8.000/10.000 1/min
- Maksimi terän halkaisija, jota voidaan käyttää pöytätason alapuolella (90°) 240 mm
- Maksimi terän halkaisija, jota voidaan käyttää pöytätason alapuolella (45°) 240 mm
- Maksimi teränhalkaisija tapituksessa 240 mm
- Karan nosto/lasku koneen edestä
- Hienosäätöruuvi jyrsinvasteelle
- Jyrsinyksikkö vankka valurautainen
- Pyörösahan liukupöytää voidaan käyttää myös alajyrsinkoneella tapahtuvissa työstöissä
