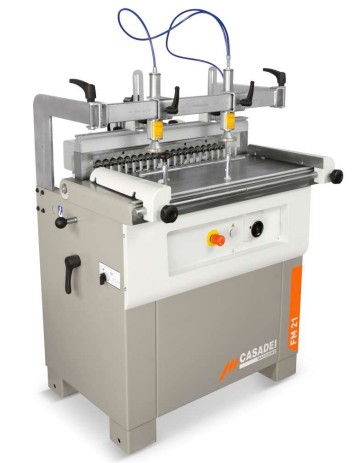

Casadei FM 21-monikaraporakoneessa on 21 karaa. Terien kiinnitys karalaatikkoon tapahtuu pikakiinnitysjärjestelmällä. Koneella voidaan suorittaa niin vaaka- kuin alapuoliset pystyporaukset sekä 45° kulmassa tapahtuvat poraukset aina 85 mm paksuihin levyihin asti. Porausyksikkö liikkuu pneumaattisesti kahden pyöröjohteen avulla. Työkappale pidetään kiinni porauksien aikana kahdella pneumaattisella sylinterillä. Porattavien reikien syvyys valitaan 5-asentoisella säädettävällä revolveripäällä 0–60 mm.
Casadei FM 21-monikaraporakoneen vakiovarusteet:
- yksikön manuaalinen kallistus pysty- ja vaakaporausten välillä
- porayksikkö voidaan lukita 45° porauksiin
- 2 kpl kiinnityssylintereitä kappaleiden kiinnipitämiseksi
- yksikön korkeussäätö käsipyörällä ja mekaanisen numeronäytön avulla
- poraussyvyyden säätä 0–60 mm säätö 5-asentoisella säädettävällä revolverilla
- 21 karaa, 10 kpl pikaistukka (Ø10 mm terävarrellisille terille)
- takavasteet
- vastetanko l=3.000 mm käännettävillä stoppareilla
- säädettävät sivuvasteet millimetriasteikolla
- porausnopeuden pneumaattinen säätö
Lisävarusteet:
- Hydraulijarru porausnopeuden säätämiseksi 245 €
- Pneumaattinen porayksikön kääntö pysty- / vaakaporauksien välillä
- 1 kpl lisäpaininsylinteri ja 2 kpl lisätakavasteita
- 11 kpl pikaistukka Ø 10 mm kiinnitysvartisille poranterille
- Vaste 45° vaakaporauksiin
- työpöydän koko 905 x 372 mm
- työskentelykorkeus lattiasta 900 mm
- karojen lukumäärä 21 kpl
- pikaistukoiden määrä 10 kpl
- karajako 32 mm
- maksimi terän läpimitta 40 mm
- maksimi keskipisteen etäisyys vaakaporauksissa 60 mm
- maksimi porausetäisyys (reiän keskeltä keskelle) 640 mm
- karojen pyörimisnopeus 2.800 1/min
- porattavan levyn minimipaksuus 10 mm
- porattavan levyn maksimipaksuus 85 mm
- maksimi kappaleen leveys puristinkaaren alla 833 mm
- poran maksimi liikepituus 70 mm
- moottoriteho S6 1,8 kW
- kappaleen kiinnityssylintereiden lukumäärä 2 kpl
- paineilman tarve 6 bar, 3,5 nl/poraus
- vakiokoneen paino (noin) 280 kg
