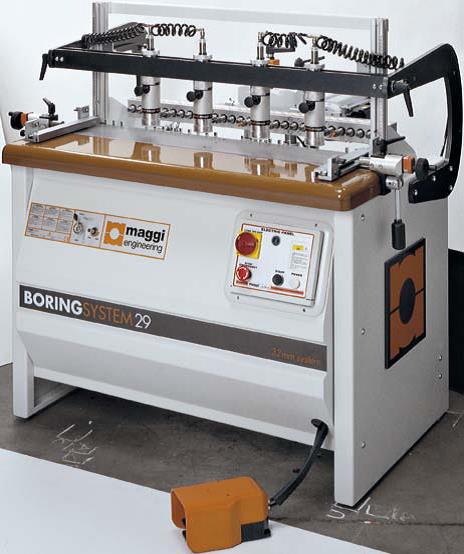

Kallistuvayksikköinen monikaraporakone eri suunnassa tapahtuviin porauksiin.
Porausyksikkö kallistuu pneumaattisesti 0-90° ja voidaan lukita portaattomasti eri kallistuskulmiin. Patentoitu poraussyvyyden säätö spiraali-järjestelmällä. Kappaleiden kiinnitys porauksen aikana tapahtuu Maggin patentoimilla pikasäätöisillä turvasylintereillä. Porausvasteessa on kolme kohtaa jossa voidaan käyttää halkaisijaltaan 40 mm poranteriä.
Koneen varusteita
- Patentoitu ”Spiraalijärjestelmä” poraussyvyyden portaattomaan säätöön
- Patentoidut turvasylinterit
- Pneumaattinen porayksikön kallistus 0-90 °
- Numeerinen näyttö teränkorkeudelle pöydän pinnasta
- Tarkkuussäädettävät sivuun käännettävät sivuvasteet
- Käytettävän terän maksimihalkaisija 40 mm kolmessa poraistukassa
Turvavarusteet
- Maggin patentoimat helpposäätöiset turvasylinterit, jotka estävät tehokkaasti käsien joutumisen työsylinterin ja kappaleen väliin
- Hätäseis-painike koneen etupuolella
- Muut turvavarusteet CE-vaatimusten mukaisesti
23-karainen monikaraporakone
- karojen lukumäärä 23 kpl
- karajako 32 mm
- ulommaisten karojen etäisyys 704 mm
- maksimi poraussyvyys 65 mm
- maksimi kiinnityspaksuus 70 mm
- pikaistukoiden lukumäärä 5 kpl
- pikaistukoiden sisähalkaisija 10 mm
- säädettävä takavaste (pystyporaus) 0-300 mm
- maksimi työkappaleen koko 960×3000 mm
- työskentelykorkeus 850 mm
- työpöydän koko 1000×410 mm
- puristussylintereiden lukumäärä 2 kpl
- moottoreiden lukumäärä 1 kpl
- moottoriteho 1,5 kW
- karojen pyörimisnopeus 2.800 1/min
- ilmanpaine 6-7 bar
- ilmankulutus (l/työsykli) 10 l
- koneen nettopaino (noin) 310 kg
29-karainen monikaraporakone
- karojen lukumäärä 29 kpl
- karajako 32 mm
- ulommaisten karojen etäisyys 896 mm
- maksimi poraussyvyys 65 mm
- maksimi kiinnityspaksuus 70 mm
- pikaistukoiden lukumäärä 5 kpl
- pikaistukoiden sisähalkaisija 10 mm
- säädettävä takavaste (pystyporaus) 0-300 mm
- maksimi työkappaleen koko 1142×3000 mm
- työskentelykorkeus 850 mm
- työpöydän koko 1200×410 mm
- puristussylintereiden lukumäärä 2 kpl
- moottoreiden lukumäärä 1 kpl
- moottoriteho 1,5 kW
- karojen pyörimisnopeus 2.800 1/min
- ilmanpaine 6-7 bar
- ilmankulutus (l/työsykli) 12 l
- koneen nettopaino (noin) 380 kg
35-karainen monikaraporakone
- karojen lukumäärä 35 kpl
- karajako 32 mm
- ulommaisten karojen etäisyys 1088 mm
- maksimi poraussyvyys 65 mm
- maksimi kiinnityspaksuus 70 mm
- pikaistukoiden lukumäärä 6 kpl
- pikaistukoiden sisähalkaisija 10 mm
- säädettävä takavaste (pystyporaus) 0-300 mm
- maksimi työkappaleen koko 1340×3000 mm
- työskentelykorkeus 850 mm
- työpöydän koko 1330×410 mm
- puristussylintereiden lukumäärä 2 kpl
- moottoreiden lukumäärä 2 kpl
- moottoriteho 2 x 1,5 kW
- karojen pyörimisnopeus 2.800 1/min
- ilmanpaine 6-7 bar
- ilmankulutus (l/työsykli) 15 l
- koneen nettopaino (noin) 450 kg
Lisävarusteet
- Lisäpikaistukka
- Alumiinivaste 3.000 mm neljällä stopparilla
- Alumiinivaste 1.500 mm, vasemmalle puolelle kahdella stopparilla
- Alumiinivaste 1.500 mm, oikealle puolelle kahdella stopparilla
- Lisäpaininsylinteri
- Vasteen lisäjatko, 1.000 mm
- Lisästoppari alumiinivasteeseen
- Referenssistoppari reikärivien porauksiin
- Vaste 45° kulmassa tapahtuviin porauksiin
- 704 mm:n mittalaite (22 reikäväliä) stoppareiden paikoittamiseksi, kun pitkällä takavasteella porataan reikärivejä
- Lisäapuvaste pitkien sivujen poraamiseksi pystyporauksissa
- Maksimi kiinnityspaksuus 140 mm
