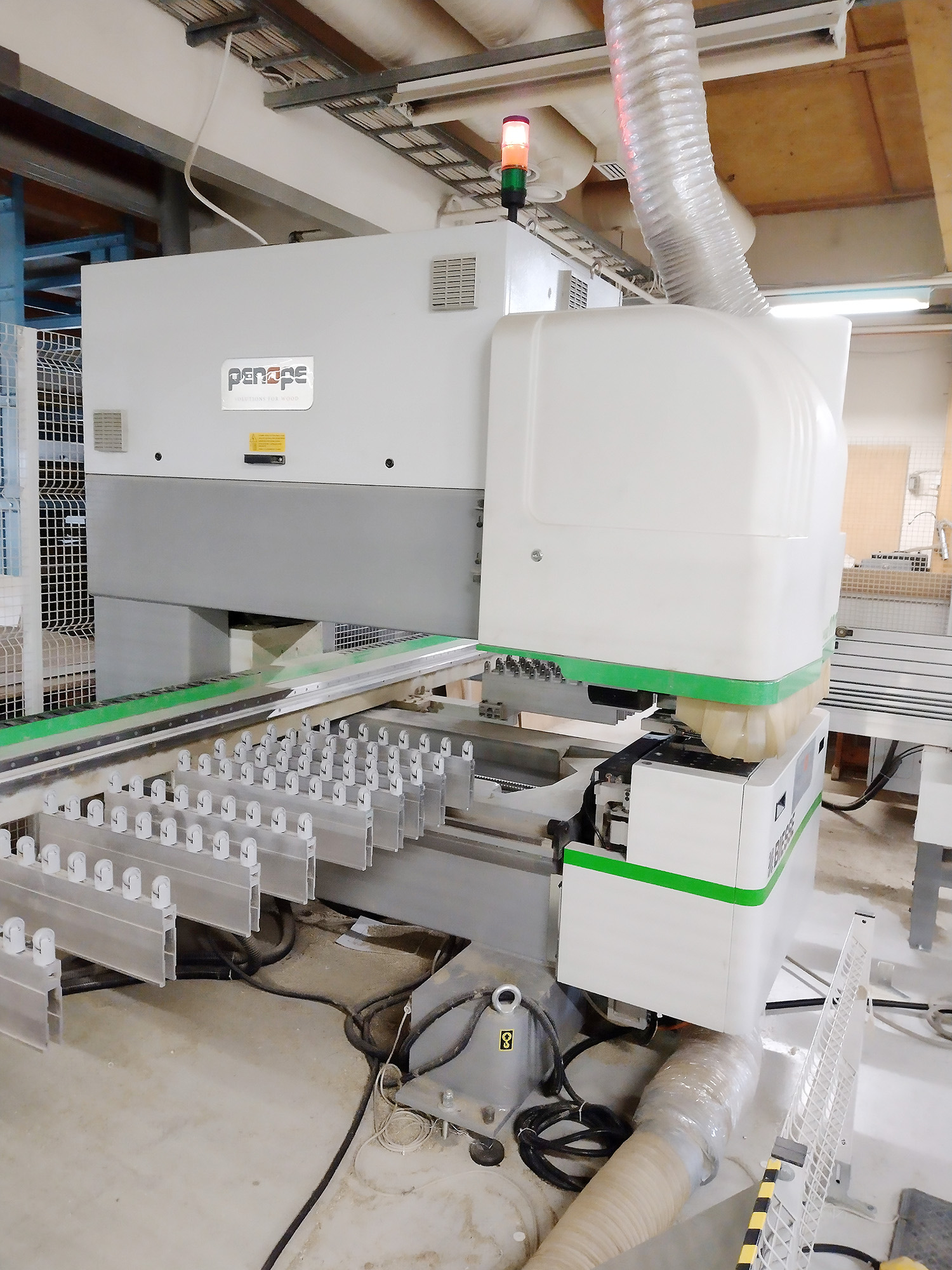

Joustava Biesse Skipper 100 L -CNC-ohjattu työstökeskus on varustettuna kahdella (ylä-, ja alapuoleinen) työstöyksiköllä. Koneella voidaan työstää kahta samankokoista työkappaletta samanaikaisesti.
- Vuosimalli 2007
- Kappalemitat
- Pituus 90 – 3.000 mm
- Leveys 70 – 1.000 mm
- Paksuus 8(*) – 60 mm
- Työstöyksiköiden rakenne:
- 78 kpl erillistoimisia karoja, 39 kpl yläpuolella ja 39 kpl alapuolella. Kara-asetelmat ovat peilikuvamaiset:
- 29 kpl karaa pystyporauksiin, jako 32 mm. Karoista 19 kpl X-suuntaan ja 10 kpl Y-suuntaan.
- 4 kpl vaakaporausyksiköitä, jaolla 32 mm, vaakaporauksia varten. Vastasuuntiin asennetut karaparit, yhteensä 8 karaa, poraus X-suuntaan.
- 2 kpl vaakaporausyksiköitä, vastasuuntiin asennetut karaparit, yhteensä 8 karaa, poraus Y-suuntaan.

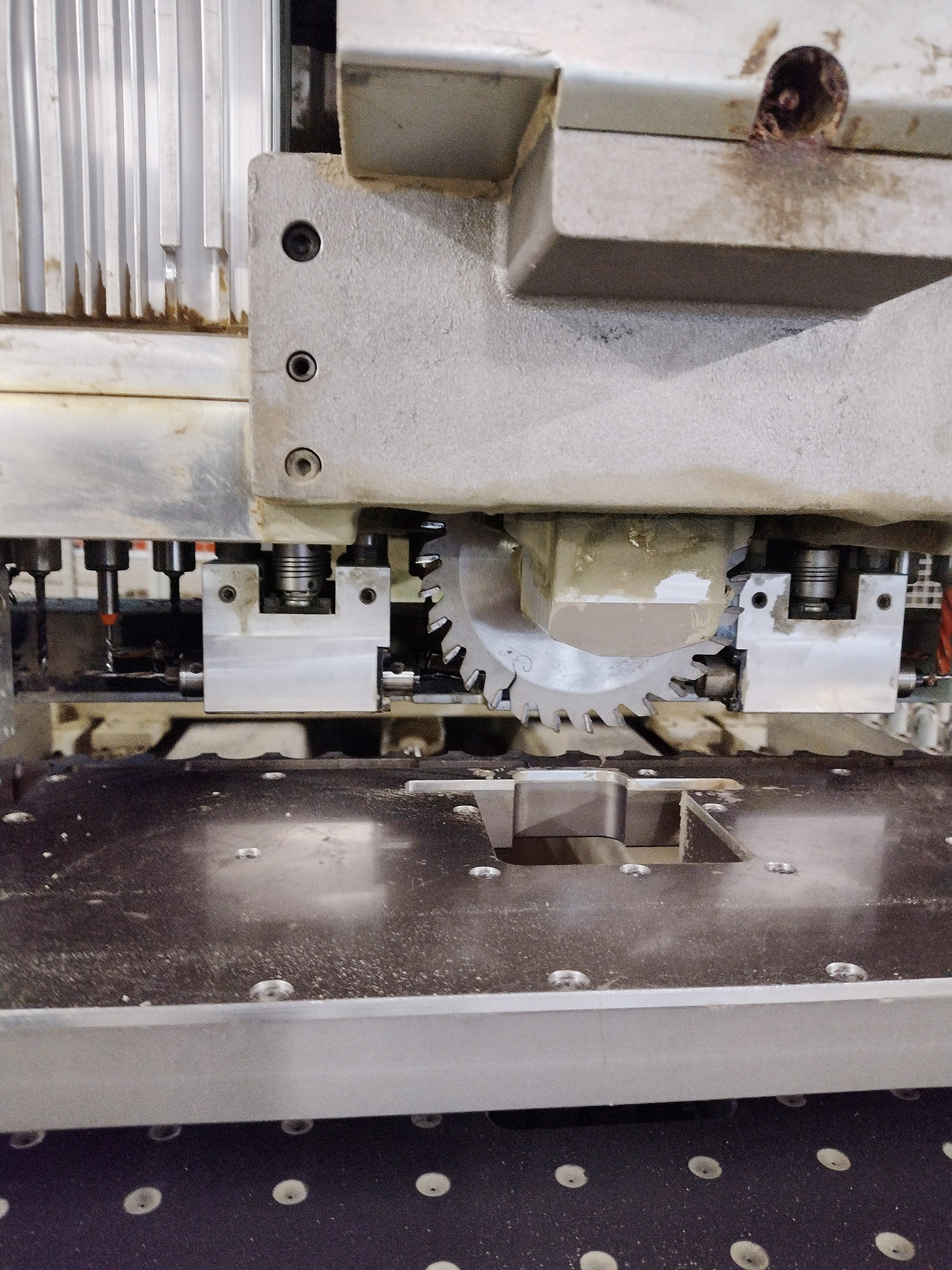

- 2 kpl 1,3 kW Sahayksikkö Ø 150 mm:n terällä X-akselin suuntaisiin urasahauksiin.
- Työpöydät
- Varsinainen työpöytä on alimmaisen yksikön päällä kiinteänä; työstävät terät nousevat pöydän läpi. Pöydän pinta on kova, sileä, vähän kitkaa aiheuttava ja varustettuna ilmakevennyksellä, joka keventää kappaleen sen liikkuessa pöydän päällä.
- Yläpuoleinen pöytä toimii myös puristimena ja siinä on työkappaleen mukaan ohjelmoitava korkeus. Pöytä liikkuu pystysuunnassa tarkkuusjohteilla kuularuuvin ja servomoottorin avulla.
- Kappale liikkuu X-, ja Y-suunnassa ylä-, ja alapuoleisen ilmakevennetyn pöydän välissä. Porausvaiheen aikana ilmakevennys poistuu ja yläpuoleinen pöytä muuttuu puristavaksi, jolloin kappale pakotetaan suoraksi, ja poraustarkkuus syvyyssuunnassa säilyy.
- Sisään-, ja ulossyöttöpöydät

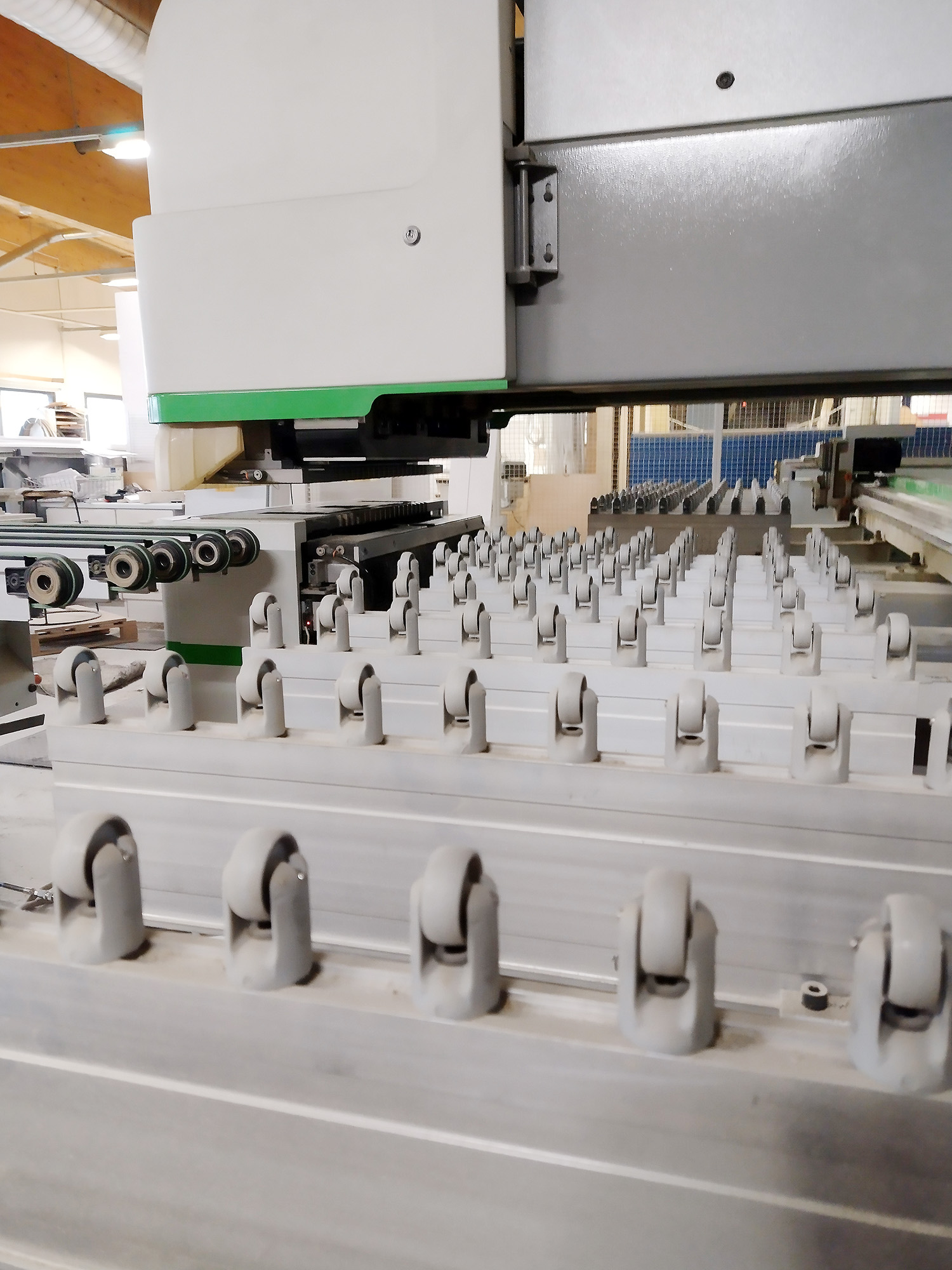

- Koneen sisäänsyöttöpuolella on rullapöytä
- Ulossyöttöpöytä on varustettu vapain rullin. Kappaletta ei siirretä vasten pyöriviä rullia, ja liike on rullien suuntainen. ei liukukitkaa kappaleen ja rullien välillä.
- Akseliliikkeet
- Kappaleita liikutetaan X-suuntaan kahdella erillisellä tarttujalla, jotka liikkuvat X-suuntaan ja ovat kiinnitetty johteeseen, joka liikkuu Y-suuntaan. Y-liike on vaihtovirtamoottorin ja suuriläpimittaisen kuularuuvin välityksellä Tarttujien liike tarkkuushiotuilla karkaistuilla tasojohteilla kuulaholkkien varassa. Voimansiirto tapahtuu hiotun hammasjohteen ja välyksettömän hammaspyöräparin avulla.
- Ylä-, ja alapuoleinen Z-liike on vaihtovirtamoottorin ja kuulamutterin välityksellä. Asetemittojen seuranta elektronisesti matka- ja nopeusanturein.
- Automaattinen johteiden ja kuularuuvien voitelulaitteisto
- Keskitetty voitelulaitteisto hoitaa ohjelmaohjatusti johteiden ja kuularuuvien voitelun
- Muu varustus
- Kaukosäätölaite, jossa potentiometri akseleiden nopeuden säätöön ja Hätä-Seis painin
- Muut varusteet:

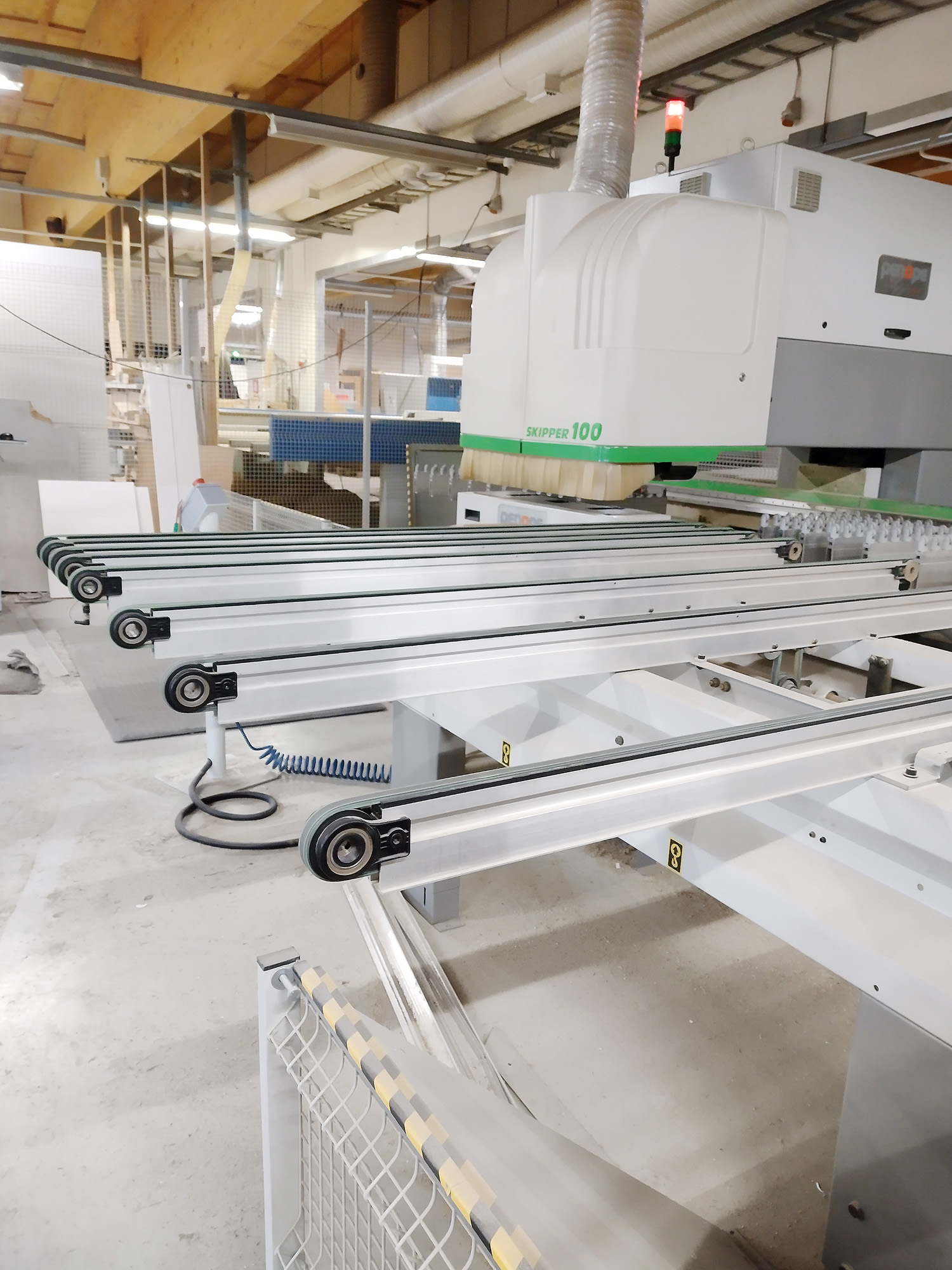

- Ulossyöttöpöytä hihnakuljettimin
- Valmius robotille
- Invertteri sahamoottoreita varten
