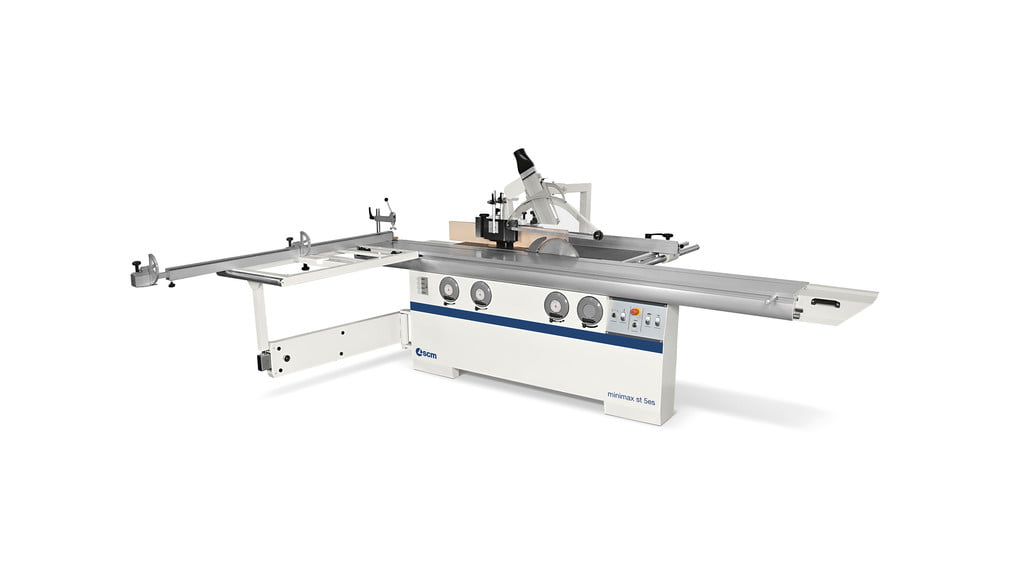

MiniMax ST5 Classic yhdistelmäkoneeseen on yhdistetty liukupöydällä varustettu kallistuvateräinen tarkistuspyörösaha sekä alajyrsinkone kiinteällä karalla.
Molemmat työstöyksiköt on varustettu omilla moottoreilla. Kone voidaan täydentää erilaisilla lisävarusteilla ja –laitteilla, kuten piirtoteräyksiköllä ja 0-45° kallistuvalla jyrsinkaralla.
- Moottoriteho S6 2 x 5 kW
- Purunpoistoliitännät 2×120 mm
Pyörösaha
- Liukupöydän koko 330 x2250 mm
- Terän kallistus 0-45 °
- Terän halkaisija (maksimi) 350 mm
- Maksimi sahauspaksuus (terä 90°) 118 mm
- Maksimi sahauspaksuus (terä 45°) 84 mm
- Liukupöydän liike (vakioliukupöydällä) 2310 mm
- Maksimi halkaisuleveys terästä oikeaan 900 mm
Alajyrsinkone
- Karan hyötypituus 125 mm
- Karan halkaisija 30 mm
- Karan pyörimisnopeus 3500/6000/8000/10000 1/min
- Maksimi terän halkaisija jota voidaan käyttää pöytätason alapuolella 240 mm
- Maksimi teränhalkaisija pöydän alle laskettavissa 240 mm
- Pyörösahan liukupöytää voidaan käyttää myös alajyrsinkoneella tapahtuvissa työstöissä
Vakiovarusteet
- eloksoitu alumiininen liukupöytä tarkkuusjohteilla 330 x 2250 mm
- katkaisupöytä varustettuna alumiinisella teleskooppivasteella, kahdella vasteen molemmalle puolelle käännettävällä stopparilla ja epäkeskopuristimella
- valurautainen työpöytä
- yksiköiden säätö käsipyörillä
- yläpuoleinen pyörösahan teräsuojalaite puruimuliitännällä (Ø 80 mm)
- halkaisuvaste hienosäädöllä ja pikalukituksella
- jyrsinvaste hienosäädöllä ja purunpoistoliitännällä (Ø 120 mm)
- jatkopöydät sahassa ja alajyrsinkoneessa
- CE-turvanormien mukaiset turvalaitteet
- alumiininen jyrsimen suojalaite
- vain 1 laite kerrallaan käytettävissä
Lisävarusteet
- Kone varustettu pidemmällä liukupöydällä, työliike 2.660 mm
- Kone varustettu pidemmällä liukupöydällä, työliike 3.260 mm
- Suurten levyjen lisäkannatin
- Kulmasahausvaste sisältäen:
- Teleskooppivasteen kahdella säädettävällä vasteen molemmille puolille käännettävillä pysäyttimellä
- Esivalinta katkaisukulmille
- 2 pyörimisnopeutta (3500 ja 5000) pyörösahalle
- Halkaisuleveys 1270 mm
- Halkaisuvasteen digitaalinen näyttölaite
- Alumiiniset jyrsinvastelevyt
- Tapituspöytä ja teräsuojalaite, maksimi terän halkaisija 275 mm
- Tapituspöytä ja teräsuojalaite, maksimi terän halkaisija 320 mm
- Sähköliitäntä syöttölaitetta varten (ei sisällä syöttölaitetta)
- Kallistuva kara alajyrsinkoneeseen 0 – 45°. Sisältää purunpoistoliitännän pöydän alle
- Kone vaihdettavalla karalla. Maksimi kiinnityspituus 90 mm
- Vaihtokara edelliseen. Mahdolliset karan halkaisijat 30, 35, 40, 50 mm
